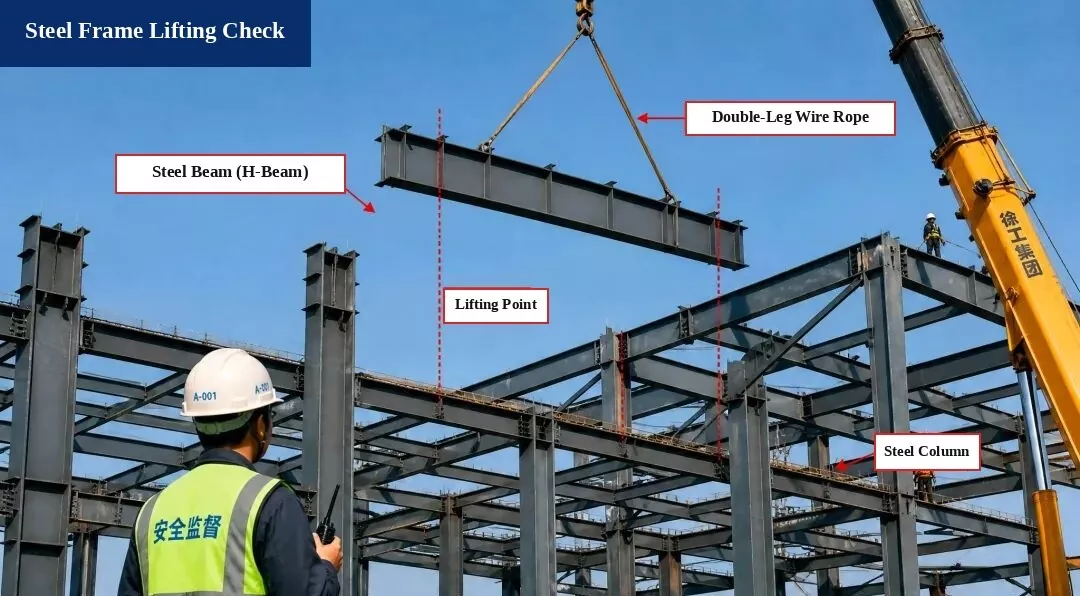

1. Проверка подъема стальной рамы (расчет подъема)

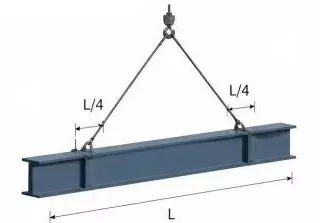

I. Схема подъема

Член:Стальная балка H500×200×10×16, длина L = 12,0 м

Точки подъема:Установите на уровне L/4 с каждого конца балки.

Угол стропа:α ≈ 60°

II. Расчет нагрузки

1. Собственный вес балки:
G = ρ × V = 78,5 кН/м³ × 0,212 м³/м × 12,0 м = 199,9 кН

2. Коэффициент динамической нагрузки:Возьми 1.1

3. Вес строп:Игнорируется (незначительно)

4. Общая подъемная нагрузка:
P = G × 1,1 = 219,9 кН

5. Натяжение стропа (сбалансированная нагрузка):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 кН

III. Проверка безопасности стропа

1. Тип стропа:Стальной трос φ20, разрывная нагрузка Fb = 360 кН

2. Фактор безопасности (n):
n = Fb/T = 360/219,9 = 1,64 > 1,25

Соответствует стандартным требованиям!

Проверьте заключение:
Операция подъема безопасна и соответствует требованиям норм.

Справочные стандарты

• Правила строительства стальных конструкций (GB 50755-2012).

• Технический кодекс по безопасности подъема и подъема в строительстве (JGJ 276-2012).

Примечания по безопасности:

1. Перед подъемом проверьте стальную балку, тросы и подъемные инструменты, чтобы убедиться в их безопасности и надежности.

2. Назначьте специального человека для руководства процессом подъема. Никто не может находиться под поднятой балкой.

3. Немедленно прекратите подъемные работы, когда скорость ветра достигнет уровня 6 или выше.

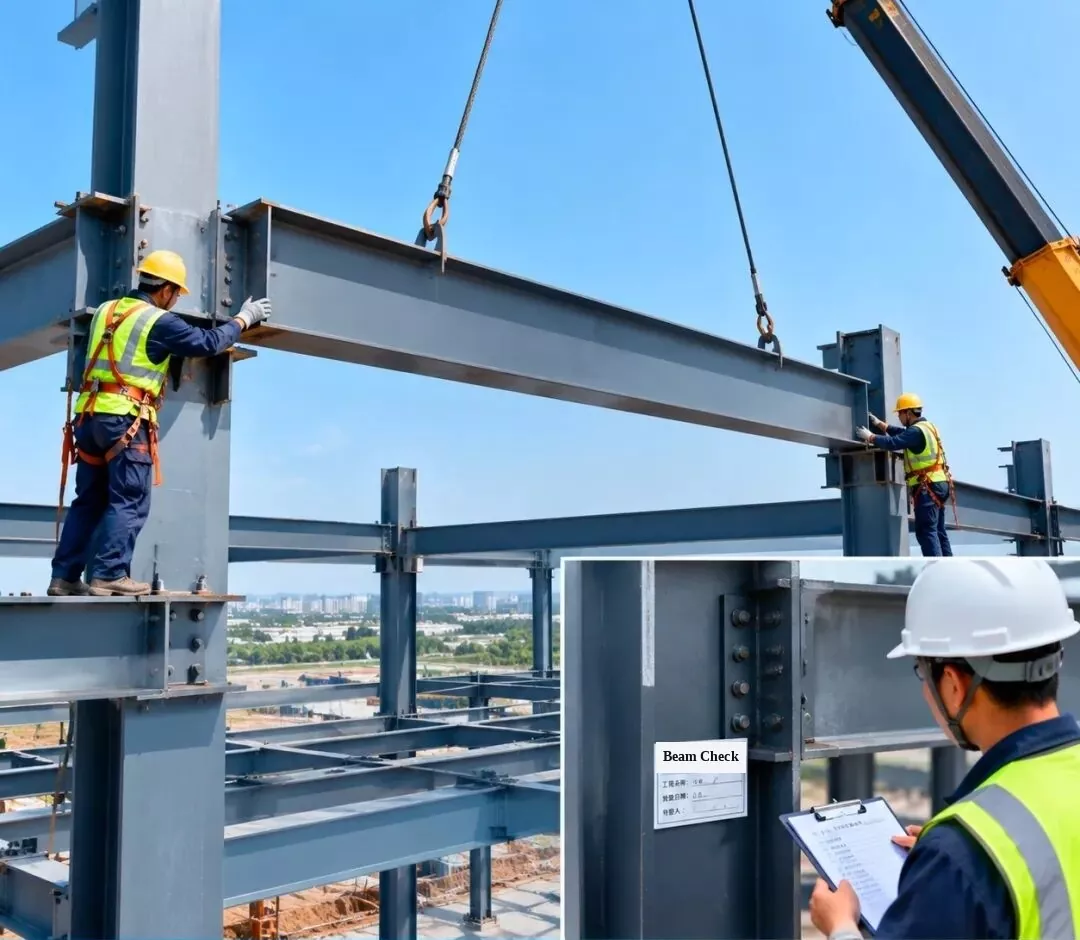

2. Установка и проверка стального каркаса — установка стальной балки.

Поднимите стальную балку в запланированное положение, затем осмотрите и утвердите соединительные соединения, чтобы убедиться, что качество установки соответствует проектным требованиям.

[Врезная метка на колонне: Проверка установки стальной балки | Название проекта: Семинар №1 | Дата проверки | Инспектор]

3. Установка и проверка стального каркаса — установка стальной фермы крыши.

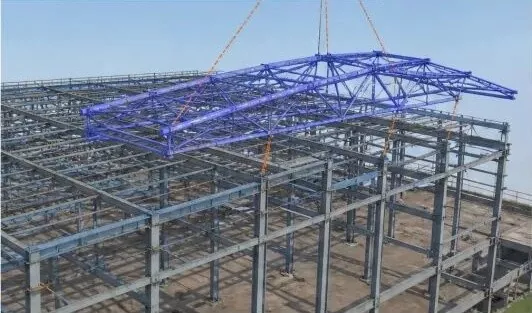

1. 3D BIM-моделирование:Смоделируйте установку стальной фермы крыши, чтобы улучшить план подъема и порядок установки.

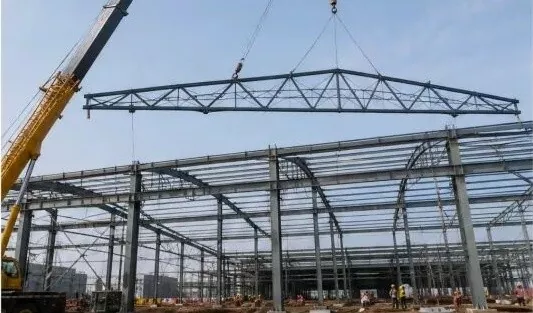

2. Подъем фермы крыши:Используйте автокран, чтобы поднять ферму и медленно установить ее на место, сохраняя равновесие.

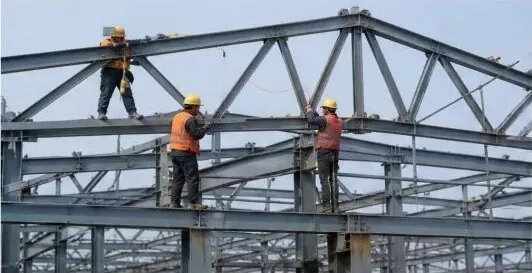

3. Расположение и временная фиксация:После установки фермы крыши временно закрепите ее и отрегулируйте ее положение и высоту (подъем).

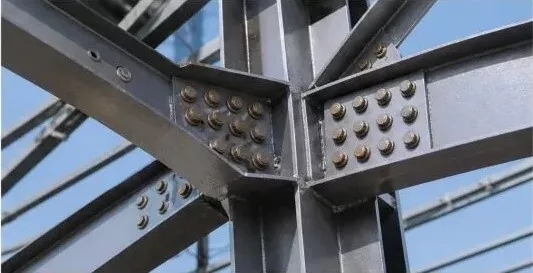

4. Высокопрочное болтовое соединение:Затяните высокопрочные болты согласно правилам проектирования, чтобы обеспечить прочное соединение.

5. Проверка установки:Проверьте высоту фермы, пролет, изгиб (прогиб) и вертикальное выравнивание, чтобы убедиться, что они соответствуют нормам.

6. Протокол проверки:После прохождения проверки заполните форму записи и переходите к следующему этапу строительства.

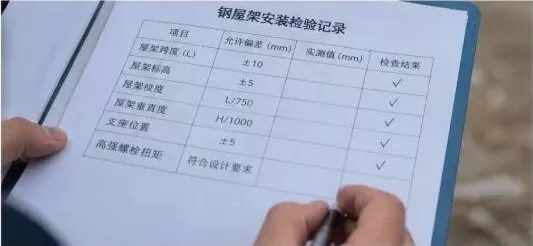

Протокол проверки установки стальной фермы крыши

Объект проверки	Допустимая погрешность (мм)	Измеренное значение (мм)	Проверить результат
Пролет фермы (L)	±10	—	√ (Пройти)
Высота фермы (отметка)	±5	—	√ (Пройти)
Изгиб фермы (прогиб)	л/750	—	√ (Пройти)
Вертикальное выравнивание фермы	Ч/1000	—	√ (Пройти)
Позиция поддержки	±5	—	√ (Пройти)
Момент затяжки болтов высокой прочности	Соответствует требованиям дизайна	—	√ (Пройти)

Ключевые контрольные точки:

Проверяйте все поступающие стальные детали на месте, чтобы проверить их тип, размер и качество сварки;
Используйте безопасный и практичный план подъема, чтобы обеспечить безопасность подъема;
Отрегулируйте и зафиксируйте ферму сразу после ее установки на место;
Правильно затяните все высокопрочные болты и проверьте момент их затяжки в соответствии с нормами;
Проведите полную проверку, чтобы убедиться, что установленная конструкция соответствует всем требованиям проектирования и норм.

4. Установка и проверка стального каркаса — установка наклонной стальной балки.

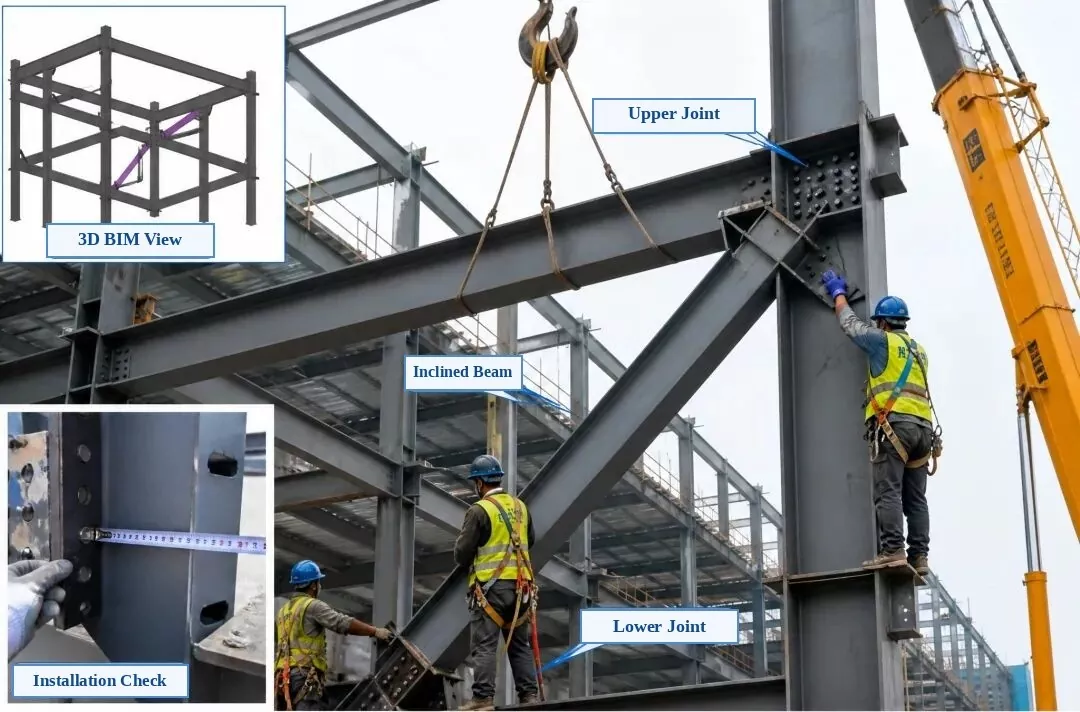

Извлеченные фотоэтикетки:Врезка вверху слева: 3D-вид BIM | Внизу слева: Проверка установки | Главное фото: Верхнее соединительное соединение, наклонная стальная балка (диагональная раскоса), нижнее соединительное соединение

Установка и проверка стального каркаса — установка наклонной стальной балки

1. Проверка перед установкой:Проверьте номер детали, размер, положение отверстий для болтов и направление соединительной пластины. Убедитесь, что контактные поверхности плоские, чистые, без заусенцев и масла.

2. Подъем и позиционирование:Используйте две точки подъема, чтобы медленно поднять наклонную балку на место. Временно закрепите его и убедитесь, что верхние и нижние соединения точно совпадают со стальной колонной и балкой.

3. Выравнивание и регулировка:Отрегулируйте положение осевой линии, высоту и вертикальное выравнивание наклонной балки в соответствии с проектными требованиями. Завершите постоянное соединение после выравнивания.

4. Способ подключения:Соедините высокопрочными болтами. Затяните их равномерно от центра наружу в обе стороны, как того требует конструкция, и отметьте каждый болт после окончательной проверки затяжки.

5. Проверка установки:Проверьте положение осевой линии, высоту, вертикальное выравнивание, плотность контакта пластины и качество затяжки болтов. Все должно соответствовать Кодексу приемки строительного качества стальных конструкций (GB 50205).

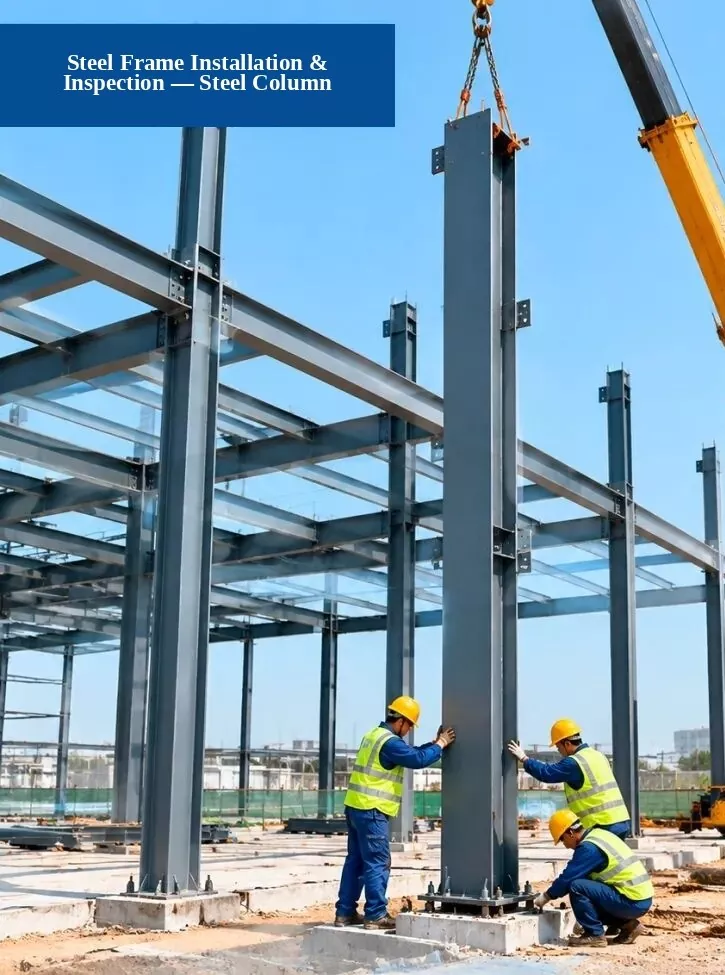

5. Установка и проверка стального каркаса — установка стальной колонны.

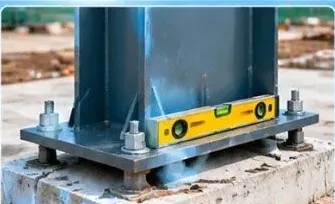

1. Проверка фундамента:Проверьте, соответствуют ли положения анкерных болтов, высота фундамента и размеры фундамента проектным требованиям.

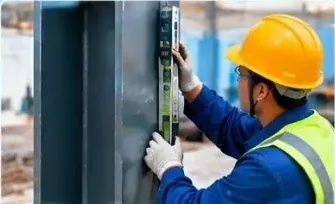

2. Проверка вертикального выравнивания:Используйте тахеометр, лазерный отвес или линейку, чтобы проверить, насколько прямо (вертикально) стоит стальная колонна.

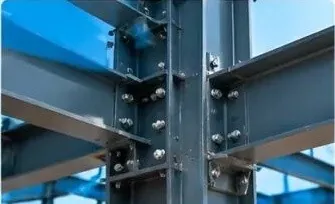

3. Проверка качества соединения:Проверьте, соответствуют ли высокопрочные болты, сварные швы и соединительные пластины стандартным требованиям.

Процесс строительства:1. Подготовительные работы → 2. Поднимите и установите стальную колонну → 3. Установите и закрепите → 4. Проверка и приемка

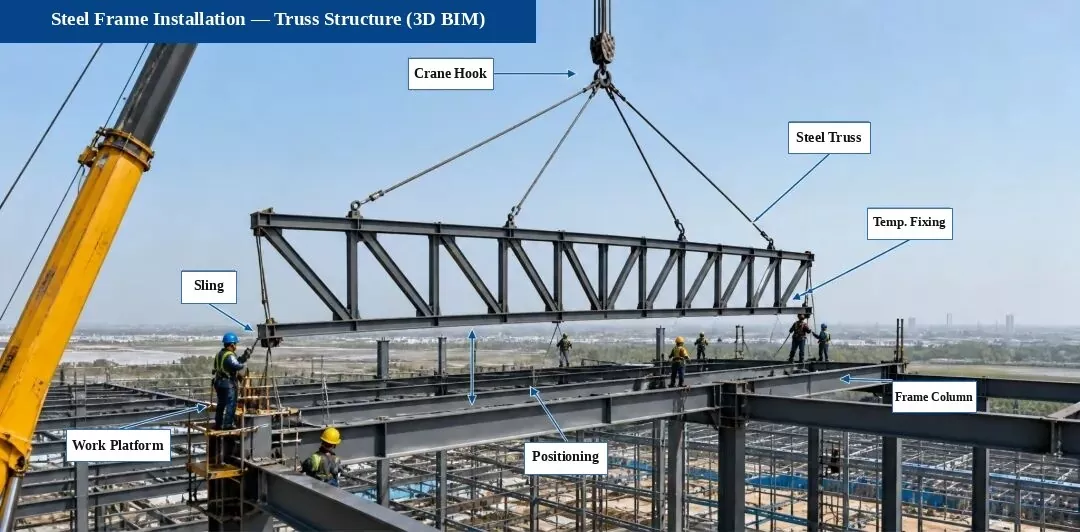

6. Установка стального каркаса — установка ферменной конструкции (3D BIM-схема)

Процесс установки:Обследование и маркировка → Проверка опоры → Подъем и установка → Временное крепление → Выравнивание и регулировка → Высокопрочное болтовое соединение → Сварка (при необходимости)

Ключевые моменты установки:

Перед подъемом дважды проверьте осевую линию опоры, ее высоту и положение закладных деталей;
Прикрепите ветронаправляющие тросы (тросы) во время подъема, чтобы ферма оставалась устойчивой;
Отрегулируйте и временно закрепите ферму сразу после установки, чтобы предотвратить изгиб или деформацию;
Высокопрочные болтовые соединения должны соответствовать нормам проектирования и нормам и затягиваться с требуемым моментом затяжки;
Качество сварных швов должно соответствовать правилам, изложенным в Правилах приемки строительного качества стальных конструкций (GB 50205).

Ключевые точки проверки (фотографии места):

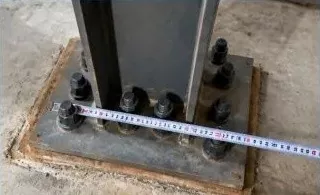

1. Поддержка и совместная проверка

Проверьте положения и высоту опорных болтов, прокладок и закладных деталей, чтобы убедиться, что они соответствуют проектным требованиям.

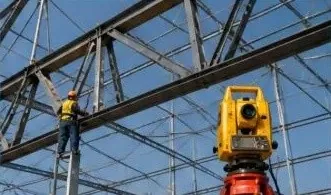

2. Проверка выравнивания фермы

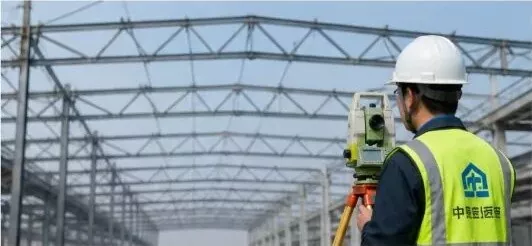

С помощью тахеометра измерьте осевую линию, высоту и изгиб фермы, а также отрегулируйте выравнивание.

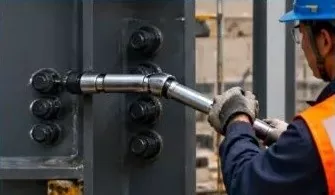

3. Проверка высокопрочных болтов

Проверьте количество, размер и крутящий момент высокопрочных болтов и повторите их испытания в соответствии с требованиями норм.

Примечание:Ферменная конструкция в этом проекте предварительно собирается на заводе и по частям поднимается на месте для обеспечения точной установки, качества и безопасности.

7. Установка и проверка стального каркаса и профилированного металлического листа крыши.

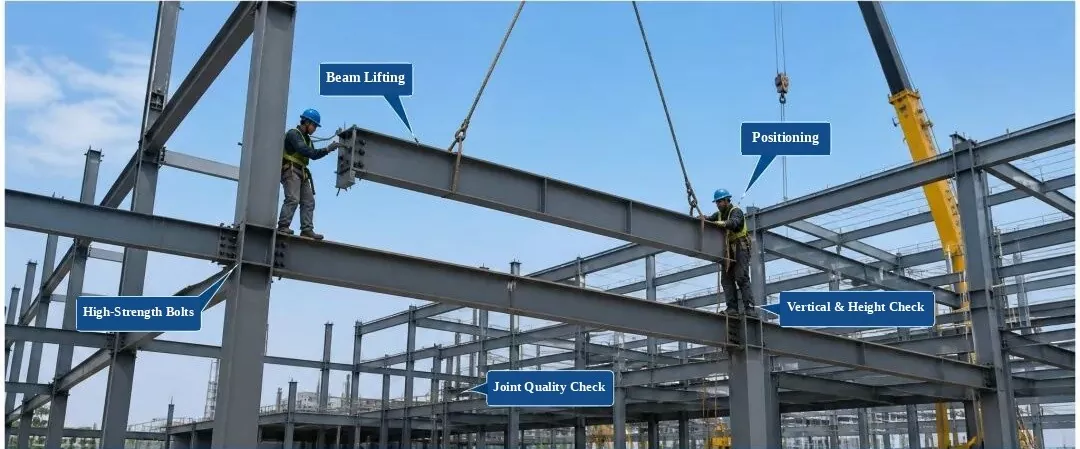

Установка и проверка стальной рамы

(Ярлыки: подъем балки, позиционирование, высокопрочные болты, проверка вертикальности и высоты, проверка качества соединений)

1. Входная проверка детали:Проверьте качество материала, размер, состояние поверхности и прямолинейность. Устанавливайте только после прохождения проверки.

2. Управление процессом:Контролируйте расположение деталей, высоту, вертикальное выравнивание и затяжку болтов во время установки.

3. Объекты проверки:Положение осевой линии, высота, вертикальное выравнивание, плоскостность поверхности и качество болтового соединения.

4. Стандарт качества:Должен соответствовать Кодексу приемки качества строительства стальных конструкций (GB 50205-2020).

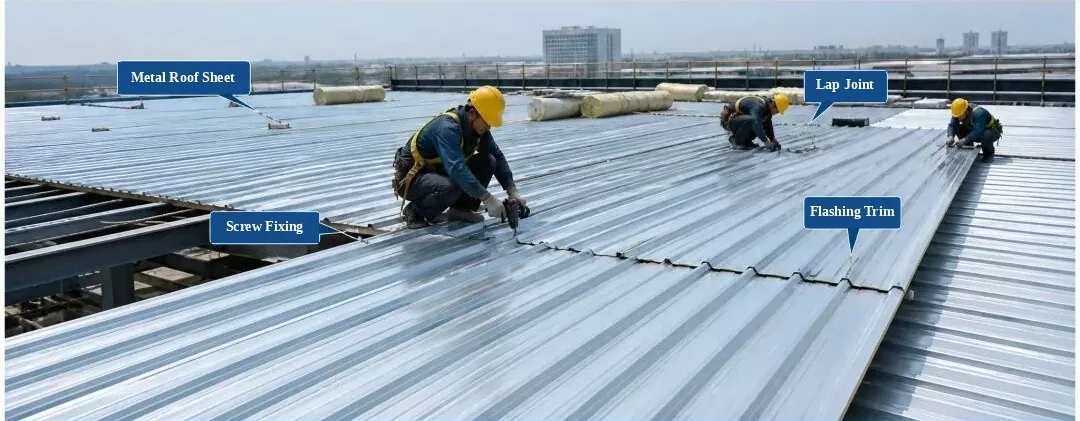

Монтаж и проверка профилированного металлического листа крыши

(Ярлыки: металлический кровельный лист, соединение внахлест, крепление самонарезающими винтами, отделка оклада)

1. Проверка материала:Проверьте профиль панели, ее толщину, покрытие и цвет. Использовать только после прохождения проверки.

2. Правила установки:Правильно наложите панели и надежно зафиксируйте их. Расстояние между винтами должно оставаться в стандартных пределах, без отсутствующих или смещенных винтов.

3. Объекты проверки:Плоскостность крыши, ширина перекрытия, расстояние между точками крепления и детали гидроизоляции.

4. Стандарт качества:Должен соответствовать Техническому кодексу по проектированию металлических крыш (GB 50345-2012).

8. Установка и проверка стального каркаса — установка стальных лестниц и перил.

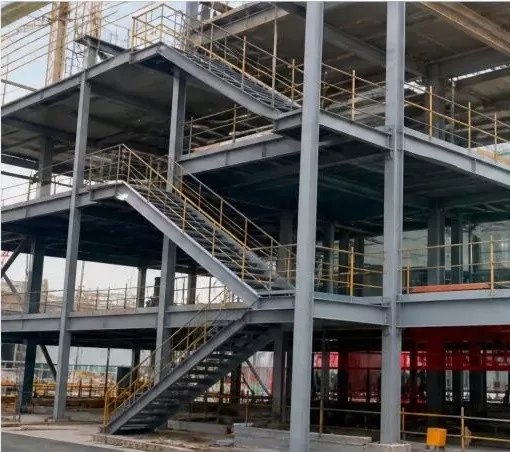

1. Готовые стальные лестницы и перила (фото места)

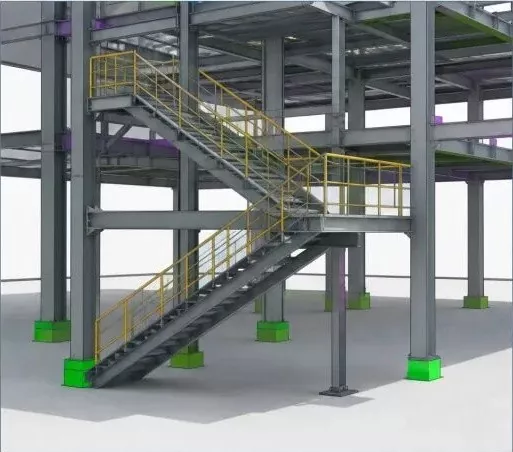

2. 3D BIM-модель (стальные лестницы и перила)

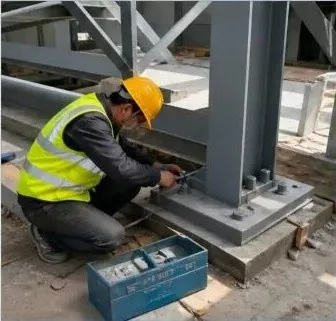

3. Установка стальной лестницы (работы на месте)

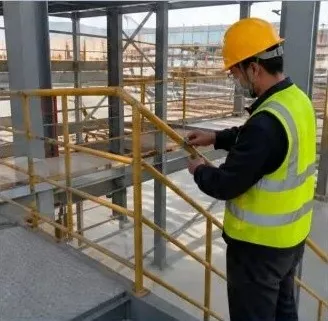

4. Установка перил (работы на месте)

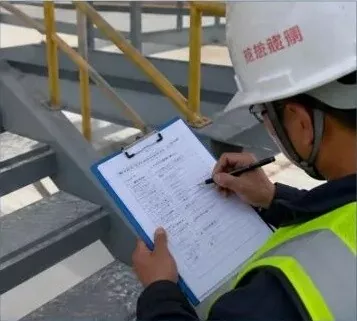

5. Проверка качества установки (проверка на месте)

Инструкции:

Перед установкой стальных лестниц и перил дважды проверьте размеры, высоту и осевые линии компонентов;
При использовании болтовых соединений проверьте размер, количество и момент затяжки болтов, чтобы обеспечить надежность соединения;
Установленные поручни должны быть прочными и прямыми, с полными и гладкими сварными швами, отвечающими требованиям конструкции и норм;
Проведите проверку качества после установки и заполните протокол проверки, чтобы обеспечить качество проекта.

Нормы строительного процесса для стальных конструкций (стальных каркасов)

Стальная конструкцияэсшироко используются на сегодняшнем строительном рынке для создания каркасов зданий и станут основным выбором для основных строительных конструкций в будущем. Стальные конструкции имеют множество подкатегорий, типов конструкций и типов компонентов. По конструктивной системе их разделяют на четыре основных типа: портальные рамы, пространственные решетки, фермы и рамные конструкции.
