Сборка стальной конструкции на месте + комплексный рабочий процесс подъемно-строительных работ + ключевые соображения

Введение:Встроительство стальной конструкции«Наземная сборка + комплексный подъем тяжелым краном» (полная сборка конструкции на земле и подъем ее на место как единое целое с помощью тяжелых кранов) является одним из наиболее экономичных, безопасных и контролируемых по качеству методов строительства, доступных сегодня.

По сравнению с «высотной свободной сборкой» (сборка компонентов по частям высоко в воздухе) этот метод значительно снижает опасные работы на высоте, снижает дефектность сварки и эффективно контролирует деформацию конструкции. Однако для этого требуется строгая подготовка наземной площадки, высокоточная установка монтажного приспособления, строгие инженерно-технические расчеты, а также безупречная сигнализация и управление на месте.

Ниже приведено подробное и стандартизированное техническое руководство постальная конструкция на местесборка и комплексный подъем — структурированы с четкими рабочими процессами и практическими, простыми техническими требованиями для удобства использования.

I. Основной обзор метода строительства

Логика рабочего процесса строительства: Заводская сборка стальных компонентов по секциям → Сборка на месте на стендах → Коррекция сварных швов, проверка сварных швов (NDT) и покраска → Неразъемный подъем на место → Крепление и выравнивание конструкции.

Ключевые преимущества

•  Наземные работы: основные операции выполняются на земле, что значительно снижает риски падения и опасности на большой высоте.

•  Контролируемое качество: сборка, сварка и выравнивание выполняются на стабильной и доступной площадке, что обеспечивает высочайшую точность и качество сборки.

•  Высокая эффективность строительства. Сварка и болтовые соединения на большой высоте сведены к минимуму, что значительно ускоряет ход строительства.

Ограничения

• Требуется большая площадь для сборки: для сборки на месте требуется просторная, ровная и хорошо уплотненная площадка.

• Тяжелое оборудование и строгие проверки: требуются грузоподъемные краны большой грузоподъемности и строгие инженерные расчеты условий подъема и несущей способности грунта.

Применимые сценарии

Строительство металлоконструкций открытой площадки, такие как стальные фермы с большими пролетами, стальные модули крыши, многопролетные стальные рамы и узлы крановых балок для тяжелых условий эксплуатации.

II. Полный стандартизированный рабочий процесс строительства

Стандартная последовательность операций: Подготовка конструкции → Выравнивание и уплотнение площадки → Установка и приемка сборочного стенда → Приемка и повторная проверка компонентов → Наземная сборка → Сварочные работы → Испытание сварных швов (NDT) и подкраска антикоррозионной краской → Подъемная проушина и установка такелажа → Пробное испытание на подъем → Формальный комплексный подъем → Точная регулировка позиционирования и временное крепление → Повторная проверка осей сетки и отметки → Постоянное соединение и Крепление → Снятие такелажа → Приемка проекта → Демонтаж сборочного стенда

1. Подготовка к строительству на ранней стадии (самый важный этап)

Если предварительная подготовка неадекватна, во время сборки и подъема могут легко возникнуть такие проблемы, как структурная деформация, опрокидывание или погрешности в размерах. Сосредоточьтесь строго на этих 4 основных задачах:

•  Сначала спланируйте: подготовьте специальную схему подъема. Для операций высокого риска, сверхкритических операций экспертиза и официальное одобрение обязательны. Выполните подробные инженерные расчеты условий работы крана, напряжений на стержнях, несущей способности грунта и точечных нагрузок.

•  Проверка материалов и документов: проверьте заводские сертификаты соответствия, протоколы заводских испытаний (MTR), заводские записи неразрушающего контроля (NDT) и листы проверки размеров. Строго предотвращайте попадание любых несоответствующих компонентов на рабочую площадку.

•  Планирование планировки площадки: четко определите отдельные зоны для хранения компонентов, наземных монтажных работ и перемещения крана/расположения выносных опор. Для фундаментов с мягким грунтом выкопайте и замените твердой засыпкой, уплотните и заранее промостите/укрепите землю.

• Инструктаж по технике безопасности для персонала. Сварщики, крановщики, связисты и монтажники должны иметь действующие квалификационные сертификаты. Проводить тщательные инструктажи по технике безопасности и техническим инструктажам для всех работников, разъясняя индивидуальные обязанности и запреты по технике безопасности.

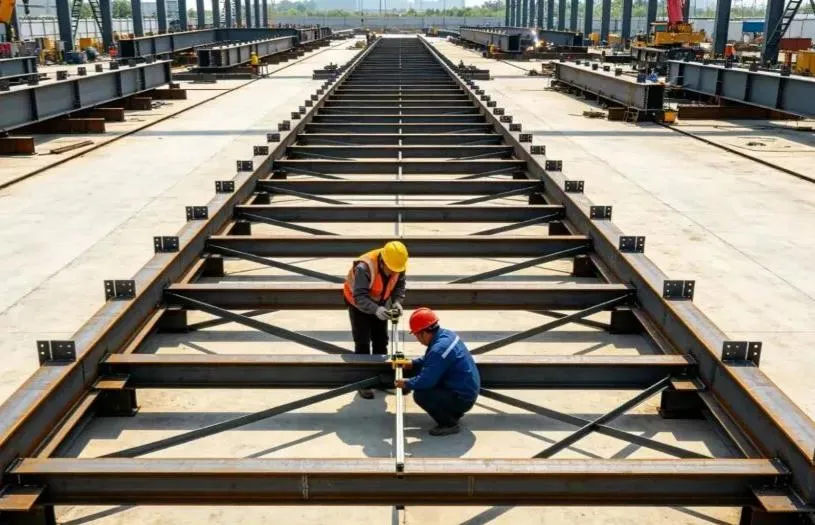

2. Установка и приемка сборочного приспособления

Монтажное приспособление (опорная рама) имеет важное значение для точности сборки. Случайная сборка или некачественные, самодельные каркасы строго запрещены!

•  Используйте стандартную конструкционную сталь. Изготовьте приспособления из стальных профилей, соответствующих национальным стандартам, чтобы обеспечить достаточную жесткость и устойчивость, предотвратить осадку грунта, прогиб конструкции или тряску после нагрузки.

•  Точная разметка и позиционирование: точно проложите направляющие линии; строго контролировать оси сетки, высоту и горизонтальность. Для компонентов с большим пролетом необходимо предусмотреть предварительный развал (преднамеренно восходящий изгиб) в соответствии с проектными спецификациями, чтобы противодействовать будущему провисанию при эксплуатационных нагрузках.

•  Специальная проверка и утверждение: специальная проверка должна быть проведена после завершения установки приспособления. Записывайте и архивируйте все измерения размеров, высот и плоскостности. Приспособление можно использовать только после официального утверждения.

3. Доставка компонентов и наземная сборка

Сборка на земле является ключевым процессом для контроля общего качества конструкции. Точный контроль важен:

•  Осмотр входящих компонентов. Осмотрите каждый компонент по прибытии на предмет внешнего вида, деформации при транспортировке, защитных покрытий и совмещения отверстий для болтов. Перед сборкой выпрямите и исправьте любые незначительные деформации.

•  Размещение и регулировка приспособления. После установки компонентов на приспособление используйте гидравлические домкраты и растяжки для точной настройки и строгого контроля пролета, осевых линий, высоты, корневого зазора (зазора соединения) и вертикального выравнивания.

• Прихваточная сварка сертифицированными сварщиками. Сертифицированные сварщики должны выполнять прихваточную сварку (временные удерживающие сварные швы). Длина прихваток и размер углового участка должны соответствовать техническим нормам, не допуская образования пор, трещин и других дефектов сварки.

• Симметричная сварка и снятие напряжения. Формальная сварка должна строго следовать принципам «симметричной сварки» и «обратной сварки» (сварка короткими чередующимися сегментами), чтобы равномерно снять термическое напряжение и минимизировать деформацию. Для толстых стальных листов строго соблюдайте предварительный нагрев и контроль температуры между проходами.

•  Проверка после сборки: после завершения сборки тщательно повторно измерьте габаритные размеры, значения развала и поперечную прямолинейность, чтобы гарантировать полное соответствие техническим нормам и проектным чертежам.

4. Проверка сварных швов и подкраска антикоррозионной краской.

• Неразрушающий контроль (NDT). Выполните ультразвуковой контроль (UT) или радиографический контроль (RT) в соответствии с проектными спецификациями. Любой несоответствующий сварной шов должен быть полностью вычищен, повторно сварен и повторно испытан до 100% подтверждения качества.

•  Очистка и покраска сварных швов. Отшлифуйте сварные соединения до гладкости, удалите ржавчину, шлак и брызги, а также незамедлительно нанесите соответствующую антикоррозионную грунтовку и верхний слой, чтобы обеспечить целостность и неповрежденность системы защитного покрытия.

•  Защита поверхности: защитите высокопрочные контактные поверхности болтов, отверстия для болтов и готовые слои краски от сварочных брызг, загрязнения жиром/маслом и механических царапин.

5. Точки подъема и выбор такелажа

Правило безопасности при подъеме сердечника: Никогда не меняйте точки подъема без разрешения, никогда не смешивайте неподходящие оснастки и никогда не подвергайте компоненты недопустимым нагрузкам.

•  Используйте специально разработанные подъемные проушины. Всегда используйте предварительно разработанные, изготовленные на заводе подъемные проушины (проушины). Несанкционированная сварка на месте или сверление отверстий для самодельных точек подъема строго запрещены. Все сварные швы подъемных проушин должны пройти 100% неразрушающий контроль.

•  Расчет грузоподъемности такелажа: выбирайте стальные тросы, скобы и подъемные стропы строго на основе расчетных нагрузок с учетом коэффициентов запаса прочности по динамическим нагрузкам. Перегрузка строго запрещена.

•  Угловые защитные устройства: установите угловые защитные устройства (смягчители/защитные устройства для кромок) на всех острых углах и краях стальных элементов, чтобы предотвратить порезы или повреждения тросов.

• Временное усиление: добавьте временные раскосы/элементы к конструктивно тонким или тонкостенным секциям (например, длинным фермам), чтобы предотвратить скручивание, коробление или местную деформацию во время подъема.

6. Пробное испытание на подъем (никогда нельзя пропускать)

Пробный подъемник является последним защитным барьером против несчастных случаев при подъеме.

•  Подъем и зависание: плавно поднимите компонент на расстояние 200–300 мм от сборочного приспособления и удерживайте его в воздухе в течение 5–10 минут.

•  Комплексная проверка. Тщательно проверьте: условия нагрузки в точках подъема, деформацию такелажа, общий и местный прогиб элементов, устойчивость крана, осадку грунта под выносными опорами, а также любые помехи или зацепления на приспособлении.

•  Немедленное опускание при отклонении от нормы: если наблюдается какой-либо необычный шум, структурные искажения или чрезмерная осадка грунта, немедленно опустите компонент обратно на приспособление. Официальный подъем может быть продолжен только после утверждения корректирующих действий.

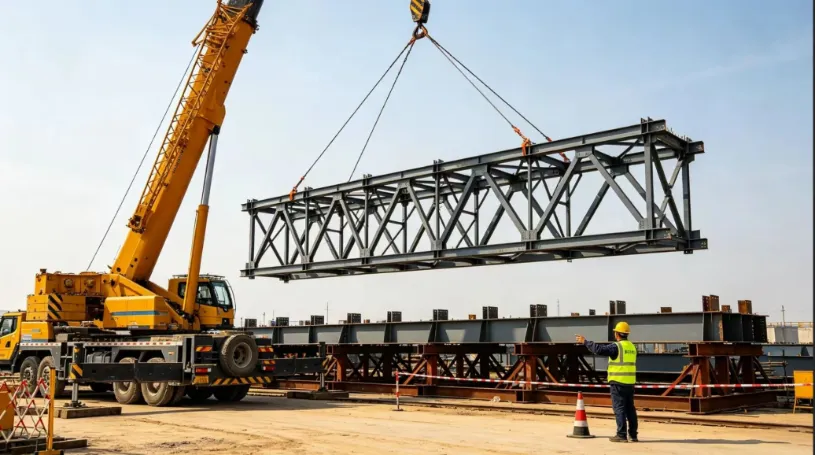

7. Подъем, позиционирование и временное крепление полной сборки.

•  Единая система сигнализации одним человеком: операциями должен руководить один назначенный командир системы сигнализации с использованием стандартизированных сигналов руками и голосовых команд. Подача сигналов несколькими людьми и хаотичные действия строго запрещены.

• Плавные движения крана. Подъем, поворот (поворот) и вылет стрелы (вывешивание стрелы) должны оставаться плавными и медленными на протяжении всего процесса. Избегайте резких остановок, крутых поворотов или ударных нагрузок. Наземная бригада должна использовать тросы (направляющие тросы) для стабилизации ориентации компонента и предотвращения столкновения с существующими конструкциями.

•  Позиционирование и немедленная временная поддержка: после установки на постоянные опоры можно точно настроить оси сетки, высоту и вертикальное отклонение. Немедленно установите временные опорные стойки и затяните тросы.

•  Красная линия основной безопасности: никогда не отпускайте крюк крана до тех пор, покастальная конструкцияобразует устойчивую, самоподдерживающуюся структурную систему.

8. Неразъемное соединение и отделочные работы.

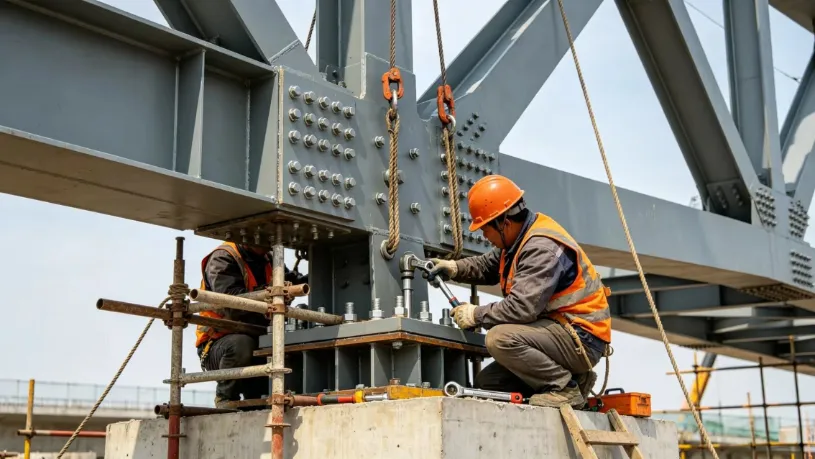

•  В первую очередь высокопрочные болты. Отдайте предпочтение креплению высокопрочных болтов. Строго соблюдайте двухэтапную последовательность затяжки: «Начальная затяжка → Окончательная затяжка». Четко пометьте каждый болт после окончательной затяжки, чтобы не допустить пропущенных, ослабленных или чрезмерно затянутых болтов.

•  Сварка стыков на месте: выполняйте стыковые сварные швы и сварные соединения на месте в несколько проходов и сразу после завершения проводите неразрушающий контроль (NDT).

•  Общее структурное повторное измерение: повторно измерьте все габаритные размеры, значения отметок и отклонений. После сертификации на соответствие требованиям безопасно демонтируйте подъемное оборудование, временные опоры и приспособление для наземного монтажа.

• Ремонт и передача покрытия: подкрасьте все поврежденные антикоррозионные и огнестойкие покрытия на затронутых участках, чтобы завершить установку.

III. Важные меры предосторожности на месте (ключевые ошибки, которых следует избегать)

1. Точки контроля качества сборки

• Твердое основание для приспособления. Земля под приспособлением для сборки должна быть твердой, уплотненной и ровной. Строго запрещаются монтажные работы на мягкой почве или заболоченной земле в дождливую погоду во избежание неравномерной усадки.

• Строгий контроль предварительного развала: точно установите предварительный развал (намеренная кривая вверх) для элементов с большим пролетом в соответствии с расчетными значениями. Дважды проверьте размеры до и после сборки, чтобы предотвратить провисание вниз после монтажа.

•  Ограничения на сварку в суровых погодных условиях. Немедленно прекратите сварку на открытом воздухе при сильном ветре, дожде, снеге или минусовой температуре. Перед возобновлением сварки убедитесь, что влажные стальные поверхности тщательно высушены с помощью нагревательной горелки.

•  Защитите трущиеся поверхности высокопрочных болтов. Строго защищайте трущиеся поверхности, контактирующие с болтами. Стирание, загрязнение маслом или ожоги сварочными брызгами строго запрещены, обеспечивая соответствие коэффициента скольжения техническим стандартам.

2. Обязательные красные линии безопасности подъема

•  Погодные запреты: подъем строго запрещен во время сильного ветра силой 6 баллов и выше (скорость ветра ≥ 10,8 м/с), густого тумана, сильного дождя или при недостаточном ночном освещении.

•  Опора выносных опор крана. Выносные опоры крана должны полностью поддерживаться толстыми стальными пластинами для распределения нагрузки на твердой, проверенной земле, чтобы предотвратить опрокидывание крана или продавливание выносных опор.

• Жесткая запретная зона безопасности: установите жесткий барьер и очистите запретную зону в пределах радиуса работы крана. Несанкционированному персоналу строго запрещен вход, проход или пребывание на территории.

•  Предсменный осмотр такелажа: проверяйте все подъемное оборудование, такелажное оборудование и тросы перед каждой рабочей сменой. Немедленно замените, если обрыв жил проводов, чрезмерный износ или перегибы/деформации превышают допустимые пределы.

3. Общие риски и профилактические меры

• Чрезмерная деформация компонентов: заранее установите расчетный развал, добавьте временные усиливающие стойки, соблюдайте симметричную последовательность сварки и выполните полную проверку нагрузки в условиях подъема.

• Отказ от отрыва подъемных проушин. Выполните специальное проектирование конструкции подъемных проушин, обеспечьте сварку с полным проваром со 100% контролем неразрушающего контроля и строго запретите использование несанкционированных самодельных точек подъема.

•  Осадка или опрокидывание грунта краном: заранее проверьте и укрепите грунт, поместите тяжелые стальные пластины под выносные опоры и следите за осадкой грунта во время пробного подъема.

• Структурная нестабильность после установки. Своевременно устанавливайте растяжки и временные опорные стойки, строго соблюдая принцип: «Никогда не отпускайте крюк крана, пока конструкция не будет закреплена».

•  Нестандартные высокопрочные болты: строго защищайте трущиеся контактные поверхности, применяйте стандартные процедуры затяжки с крутящим моментом, а также проверяйте и маркируйте цвет каждого отдельного болта после завершения.

IV. Краткое содержание

Основная логика управлениясборка металлоконструкций на местеи интегральный подъем можно резюмировать как: прецизионная наземная сборка, жесткое управление зажимным приспособлением, строгий расчет подъема, плавный и устойчивый подъем и никогда не отпускание крюка до его закрепления.

Строго контролируя четыре важнейших компонента — качество зажимного приспособления, сварочную деформацию, условия подъемной нагрузки и временную устойчивость конструкции — можно предотвратить наиболее распространенные строительные дефекты и несчастные случаи, обеспечивая безопасное, надежное и эффективное решение для проектирования крупнопролетных стальных конструкций.
