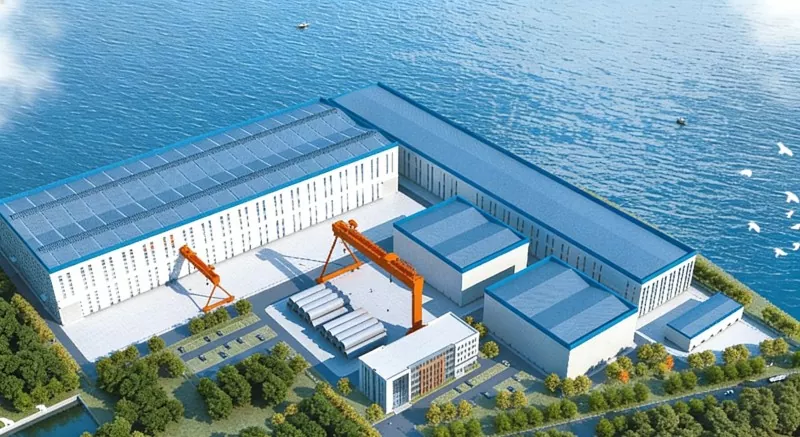

Стальная конструкция морского ветроэнергетического завода

Здания морских ветроэнергетических заводов со стальными конструкциями относятся к предприятиям тяжелой промышленности, специально предназначенным для производства морского ветроэнергетического оборудования. Их основная конструкция изготовлена ​​из стали, и они обычно располагаются в прибрежных портах или доках для удовлетворения потребностей в производстве, сборке и транспортировке чрезвычайно крупных и тяжелых компонентов.

Наш китайский завод предоставил решения по стальным конструкциям для множества морских ветроэнергетических проектов и является одним из поставщиков высококачественных стальных конструкций в Китае.

Структурная форма

● Тяжелая стальная ферменная конструкция: это наиболее распространенная конструктивная форма.

● Тяжелая портальная рама: подходит для общепроизводственных или сборочных цехов.

● Стальные ферменные и сетчатые рамные конструкции: используются на заводах с очень большими пролетами или на заводах со специализированными функциями.

Устойчивость к коррозии и устойчивость к ветру.

● Система защиты от коррозии: поскольку эти промышленные здания построены недалеко от океана, окружающая среда относительно влажная, а погодные условия более экстремальные. При поверхностной обработке стали используется система тяжелого антикоррозионного покрытия.

● Устойчивость к ветру: само здание должно быть спроектировано в соответствии со стандартами ветровой нагрузки 50 или 100 лет один раз в столетие в прибрежных районах, чтобы обеспечить структурную безопасность в экстремальных погодных условиях.

Структурные компоненты изделия

Основная структура

● Обычно используются решетчатые стальные колонны. Для морской ветряной электростанции со стальной конструкцией большой высоты и тяжелого тоннажа крана решетчатые стальные колонны имеют большую прочность на изгиб и могут выдерживать вес колонного крана.

Кран-балочная система

● В подкрановых балках обычно используются высокопрочные сварные двутавровые балки со сплошной стенкой, предел текучести которых часто достигает 355 Па или 390 Па.

Система поддержки

● Межколонные опоры могут быть изготовлены из Н-образной стали, угловой стали и круглых труб, обычно Х-образной формы.

● На крыше будут установлены горизонтальные опоры для передачи горизонтальной силы крыши.

● Система обычно располагается в верхней части колонн, чтобы обеспечить устойчивость сил между стальными рамами.

Конструкция корпуса

● В прогонах обычно используется сталь H-образной или C-образной формы, сваренная высокочастотной сваркой.

● Стеновые балки в основном состоят из стали H-образной формы или большой стали C-образной формы и соединяются методом скольжения, чтобы адаптироваться к боковой деформации основной конструкции под воздействием ветровой нагрузки или температуры.

Параметр (спецификация)

Чехол для продукта

Проект морской ветроэнергетической установки большой мегаватт в Лишане, в котором совместно участвовала компания EIHE Steel Structure, является крупнейшим проектом морской ветроэнергетики с паритетом цен в Китае и крупнейшим кластером морской ветроэнергетики в северном Китае. Он расположен в южной морской зоне города Лишань, города Вэйхай, провинции Шаньдун. Весь проект разделен на две независимые площадки, U1 и U2, общей установленной мощностью 150 мегаватт (1,5 ГВт).
