8 сложных технических вопросов о проектировании стальных конструкций и анализе отказов

В предыдущем томе мы объяснили семь фундаментальных понятий, включая коэффициент гибкости, диафрагменный эффект, сдвиговую задержку и предел прогиба, уделяя особое внимание таким основным темам, как стабильность элемента, передача нагрузки и классификация компонентов.

Второй том этого профессиональногостальная конструкцияВ серии вопросов и ответов эта статья продолжает предыдущее содержание и углубляется в специализированные темы, охватывающие методологии проектирования, свойства материалов и механизмы разрушения, включая пластическое проектирование, использование прочности после потери устойчивости, анализ второго порядка, эффект Баушингера и хрупкое разрушение.

Вопрос 1. В чем заключается основной принцип метода пластического проектирования?

Метод пластического расчета применяется к статически неопределимым стальным конструкциям. Когда напряжение в заранее обозначенных зонах элементов конструкции достигает предела текучести стали, образуются пластические шарниры, обеспечивающие перераспределение внутренних сил всей конструкции. На протяжении всего расчета необходимо осуществлять строгий контроль, чтобы избежать образования изменяющегося механизма или чрезмерной деформации конструкции.

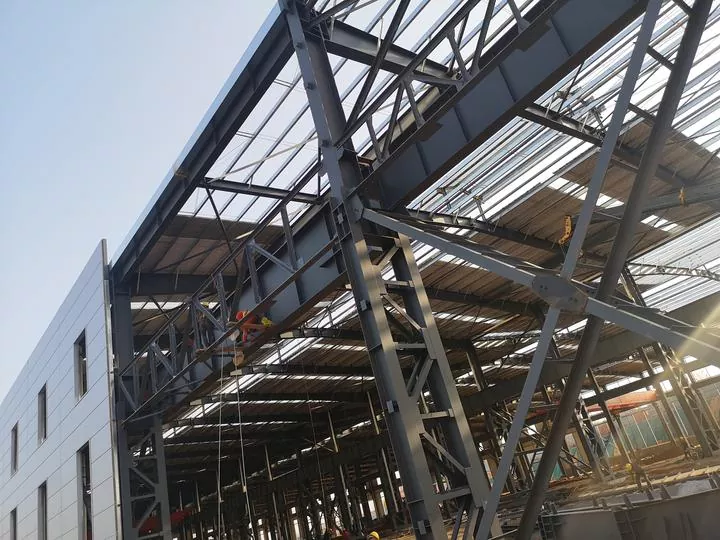

В2. Функциональные различия между угловыми и диагональными распорками

Угловые распорки служат внеплоскостными опорами для обеспечения глобальной устойчивости стальных балок; диагональные распорки используются для контроля общей боковой деформации конструкции.

Вопрос 3. Определение плоскости максимальной жесткости

Плоскость, в которой поперечное сечение вращается вокруг своей главной оси, определяется как плоскость максимальной жесткости. Большинство стальных профилей имеют две центроидальные главные оси: большую ось с большим моментом инерции и меньшую ось с меньшим моментом инерции.

Вопрос 4. Концепция прочности после потери устойчивости

Когда в стенке изгибаемого элемента происходит локальное выпучивание, компонент не теряет мгновенно всю свою несущую способность, и определенные остаточные характеристики несущей способности все еще могут сохраняться. Теория проектирования, которая полностью использует и использует такую ​​остаточную емкость, известна как метод проектирования, основанный на прочности стенки после выпучивания.

Вопрос 5. Объяснение момента второго порядка и упругопластического анализа второго порядка

Традиционный линейный анализ игнорирует дополнительный изгибающий момент, вызванный структурной деформацией. Напротив, анализ второго порядка (геометрический нелинейный анализ) учитывает дополнительный изгибающий момент, создаваемый деформацией конструкции под нагрузкой, где взаимосвязь между нагрузкой и деформацией представляет собой нелинейные характеристики. На этой основе упругопластический анализ второго порядка дополнительно включает нелинейное упругопластическое поведение стали после текучести для глобального структурного расчета.

Вопрос 6. Что такое эффект Баушингера?

После того как сталь подвергается растягивающей нагрузке для получения пластической деформации и затем разгружается, ее предел текучести снижается при последующем обратном нагружении, и после разгрузки сохраняется необратимая остаточная пластическая деформация. Это свойство материала называется эффектом Баушингера.

Вопрос 7. Механизм образования пластинчатого разрыва

Остаточные напряжения возникают в результате охлаждающей усадки сварных швов после сварки. Тонкие или ничем не ограниченные стальные пластины могут свободно расширяться и сжиматься, снимая внутреннее напряжение. Однако толстые пластины или усиленные панели удерживаются соседними компонентами и не могут свободно сжиматься, создавая огромное растягивающее напряжение, перпендикулярное поверхности пластины. Местное напряжение в сильно ограниченных областях может в несколько раз превышать предел текучести стали, что в конечном итоге приводит к разрыву пластины по ее толщине, что определяется как пластинчатый разрыв.

Вопрос 8. Какой тип разрушения представляет собой хрупкое разрушение?

Хрупкое разрушение означает внезапное разрушение конструкции без очевидных предвестников. Фактическое напряжение в поперечном сечении при разрушении намного ниже, чем предел текучести и предел прочности стали. Этот вид разрушения возникает из-за непрерывного распространения крошечных внутренних дефектов внутри стали и нестабильного быстрого распространения трещин. Как только трещины достигнут критического размера, они начнут расширяться с чрезвычайно высокой скоростью, без предупреждения о пластической деформации перед разрушением, что приводит к чрезвычайно высоким рискам.

Заключительные замечания

Обзор двух томов: первый том посвящен стабильности элементов, а второй - методам проектирования и механизмам отказа. В совокупности они в основном охватывают ключевые проблемы встальная конструкцияинженерия: как обеспечить устойчивость элементов, как провести структурный расчет и почему материалы выходят из строя. Эти три взаимосвязанных аспекта формируют основу знаний в области проектирования стальных конструкций.

Мы надеемся, что эти два тома помогут читателям создать четкую концептуальную систему, позволяющую им точно определить природу инженерных проблем и быстро определить соответствующие аналитические подходы при столкновении с практическими проблемами. Читатели могут общаться и обсуждать другие запутанные технические концепции, встречающиеся в повседневной работе.
