Пространственная ферменная конструкция: предпочтительный выбор для общественных зданий с большими пролетами

Являясь важной частью пространственной решетчатой ​​конструкции, пространственная ферменная конструкция отличается превосходными механическими характеристиками, легким весом, высокой жесткостью, отличной сейсмостойкостью, низкой стоимостью и легкостью формования. Он стал предпочтительной структурной системой для крыш крупных общественных зданий, таких как терминалы аэропортов, стадионы, выставочные центры и вокзалы.

Пространственная ферменная конструкция является основным типом пространственной сеточной системы. Это пространственная стержневая конструкция, состоящая из элементов, расположенных регулярно и соединенных между собой стыками. В основном он выполнен в виде двухслойных или многослойных плоских решеток, в отличие от однослойных решетчатых оболочек.

Для кровельных конструкций обычно применяются пространственные стропильные конструкции, преимущественно однослойные и плоские. Они широко используются в общественных зданиях, в том числегимназии, выставочные залы, залы ожидания на станцияхитерминалы аэропорта. В последние годы их также стали применять в промышленных зданиях, таких каксклады, ангары и заводские цеха. Обладая разнообразными преимуществами, они являются основным вариантом для общественных зданий с большими пролетами.

Большепролетное пространство без колонн.

Пространственные ферменные конструкции легко обеспечивают покрытие без колонн в диапазоне от 60 до 150 метров, создавая полностью открытые и просторные интерьеры. Пекинская столичная гимназия имеет пространственную ферменную конструкцию с пролетом 99 на 112,2 метра. Это преимущество делает пространственные фермы основным выбором для крыш терминалов аэропортов.

Замечательная экономическая эффективность.

Конструкция отличается низким расходом стали и контролируемыми общими затратами. В стальном навесе зернового резервного терминала Ханчжоу Жэньхэ используется двухслойная пространственная ферма квадратной пирамиды с максимальным пролетом 95 метров, что обеспечивает экономичную конструкцию.

Отличные сейсмические характеристики.

Благодаря высокой избыточности пространственных напряжений, хорошей пластичности и небольшому собственному весу пространственные ферменные конструкции превосходят традиционные бетонные конструкции по сейсмостойкости. Являясь сверхбольшим транспортным узлом в сейсмической зоне, терминал международного аэропорта Пекин Дасин оснащен 1152 изолирующими подшипниками и 160 демпферами для обеспечения эффективной защиты от сильных землетрясений.

Гибкая архитектурная стилизация.

Конструкция может реализовывать сложные формы, такие как гиперболоид, поверхность свободной формы и поверхность непрерывной волны, отвечая требованиям дизайна современных общественных зданий. Основная крыша терминала Т2 аэропорта Чжухай представляет собой полую стальную ферму гиперболоида с длинными пролетами и переменной кривизной. Спортивный центр Shenzhen Bay сочетает в себе однослойную решетчатую оболочку и двухслойную изогнутую ферму, которые служат знаковыми архитектурными образцами.

Кроме того, пространственные ферменные конструкции бывают различных форм, основные классификации которых следующие:

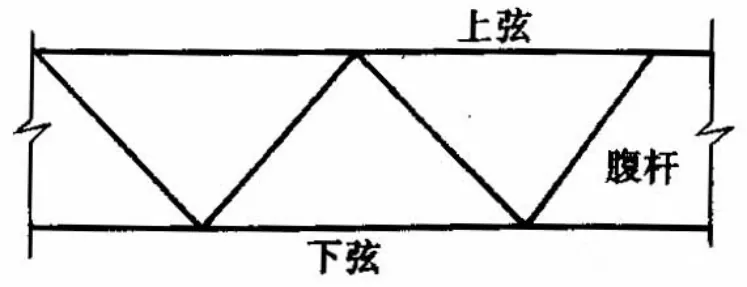

Двухслойная пространственная ферма, состоящая из верхних поясов, нижних поясов и перемычек, является наиболее распространенной формой.

Выбор пространственной ферменной конструкции всесторонне определяется такими факторами, как плоская форма здания, архитектурные требования, нагрузка, пролет, состояние опор и стоимость строительства.

В целом, использование пространственных ферменных конструкций позволяет создавать большие пространства с меньшим количеством материалов. На фоне качественной застройки и зеленого строительства пространственные фермы служат прочной каркасной основой большепролетных общественных зданий.
