Понимание компонентов стальной конструкции: классификация несущих и стабилизирующих элементов

В целом, компоненты стальных конструкций можно разделить на четыре основные категории по структурному составу: основные несущие элементы, элементы связей и устойчивости, вторичные и прикрепленные компоненты, а также соединения и конструктивные элементы. На этом занятии в основном рассматриваются первые две категории.

К основным несущим элементам относятся стальные колонны, стальные балки, фермы, кронштейны, фермы крыши, подкрановые балки, тормозные балки, тормозные фермы, ветроустойчивые колонны, рамные балки, рамные колонны, второстепенные балки, главные балки, связующие балки и фундаментные балки. Ферма дополнительно состоит из верхних поясов, нижних поясов и элементов перемычки. В качестве основного скелетастальная структурная система, основные несущие элементы воспринимают основные нагрузки конструкции и передают их на фундамент. Качество их изготовления и точность монтажа напрямую определяют безопасность и устойчивость всей конструкции.

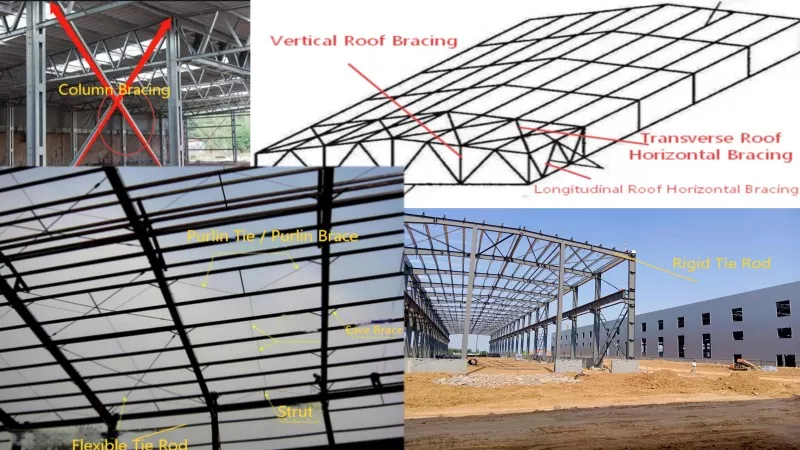

Крепления и элементы устойчивости состоят из связей колонн, горизонтальных связей крыши, вертикальных связей крыши, продольных горизонтальных связей, поперечных горизонтальных связей, карнизных связей, жестких тяг, гибких стержней, прогонных связей и стоек. Распорки и элементы устойчивости не несут непосредственных вертикальных нагрузок, однако они обеспечивают общую устойчивость конструкции, передают горизонтальные нагрузки, уменьшают эффективную длину элементов конструкции и предотвращают нестабильность конструкции.

На этом занятии представлены основные несущие элементы, а также элементы жесткости и устойчивости. На следующем занятии мы продолжим подробное рассмотрение всех деталей второстепенных и прикрепленных компонентов (включая прогоны, стеновые рамы, рамы мониторов, лестничные площадки, перила и т. д.), а также соединений и конструктивных элементов (включая косынки, элементы жесткости, болты, срезные шпильки, закладные детали и т. д.). Следите за обновлениями.
