Полное руководство по компонентам стальных конструкций: второстепенные элементы и детали соединений

В предыдущем выпуске были показаны детали и компоновочные чертежи основных несущих элементов, а также элементов связей и устойчивости средистальной конструкционныйкомпоненты. Это занятие продолжается введением второстепенных и прикрепленных компонентов, а также соединений и конструктивных элементов. Ниже приведены описания типичных положений компоновки и полные списки каждого компонента стальных зданий.

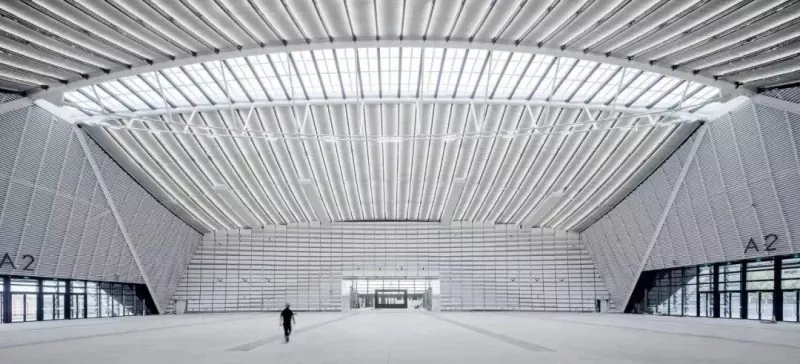

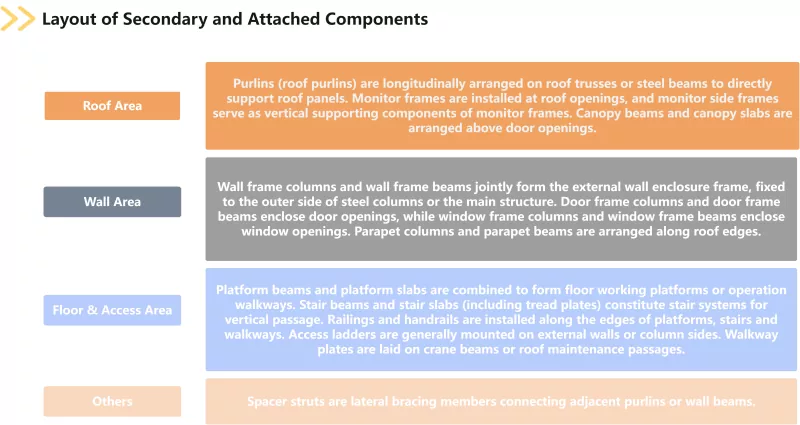

Второстепенные и прикрепленные компоненты включают прогоны, колонны стеновых каркасов, балки стеновых каркасов, рамы мониторов, боковые рамы мониторов, лестничные балки, лестничные плиты, балки платформ, плиты платформ, перила, поручни, лестницы, переходные плиты и распорки, колонны дверных рам, балки дверных рам, колонны оконных рам, балки оконных рам, балки навеса, плиты навеса, колонны парапета и балки парапета. Прогоны подразделяются на прогоны крыши и прогоны стен, а лестничные плиты закрывают проступи. Выполняя функции здания, такие как ограждение, проход, дневное освещение и вентиляция, вторичные и прикрепленные компоненты передают ветровые, снеговые нагрузки и другие нагрузки на основную конструкцию. Они являются незаменимыми частями, обеспечивающими целостность и эксплуатационные функции стальных зданий.

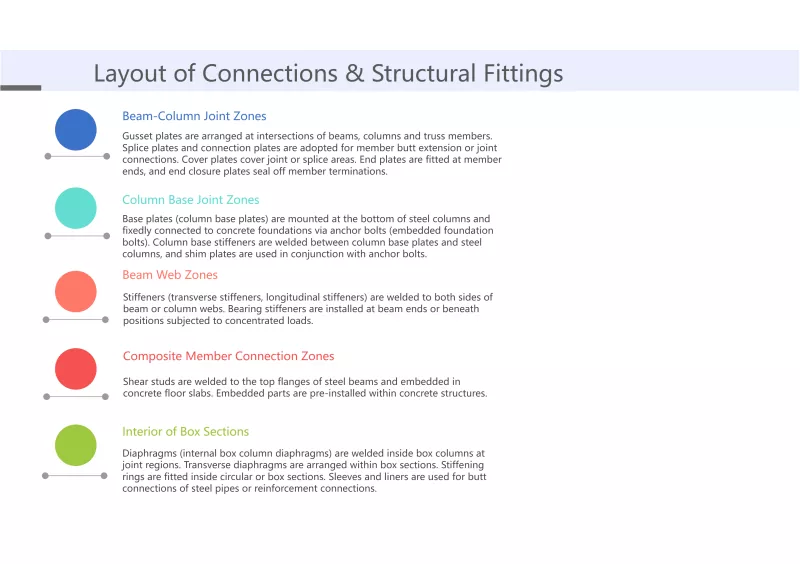

Соединения и конструктивные элементы состоят из косынок, ребер жесткости, опорных ребер, прокладок, соединительных пластин, соединительных пластин, накладок, торцевых закрывающих пластин, торцевых пластин, опорных пластин, ребер жесткости основания колонны, анкерных болтов колонны, высокопрочных болтов, обычных болтов, срезных шпилек, закладных деталей, втулок, вкладышей, колец жесткости, диафрагм и поперечных диафрагм. Ребра жесткости подразделяются на поперечные и продольные; опорные плиты включают опорные плиты колонны; анкерные болты колонны также известны как закладные фундаментные болты; срезные шпильки также называются шпильками-соединителями; диафрагмы закрывают внутренние диафрагмы коробчатых колонн. Как важнейшая категориястальная конструкцияКомпоненты, соединения и конструктивные элементы напрямую определяют, смогут ли все несущие элементы эффективно работать согласованно и будет ли путь передачи нагрузки непрерывным и надежным.

На данный момент выделены четыре основные категории компонентов стальных конструкций, классифицированные по структурному составу. Все вышеперечисленные компоненты нарисованы на строительных чертежах стальных зданий, включены в анализ сил в отчетах о расчетах конструкций и постоянно сохраняются в завершенных конструкциях. Комбинация компонентов варьируется в зависимости от типа проекта. Правильное понимание функционального позиционирования и логики компоновки каждого типа компонентов является предпосылкой для составления точных объемов и разумного определения полных цен за единицу, а также основой для обеспечения того, чтобы проектный замысел стальных конструкций мог быть преобразован в безопасные и надежные физические здания.
